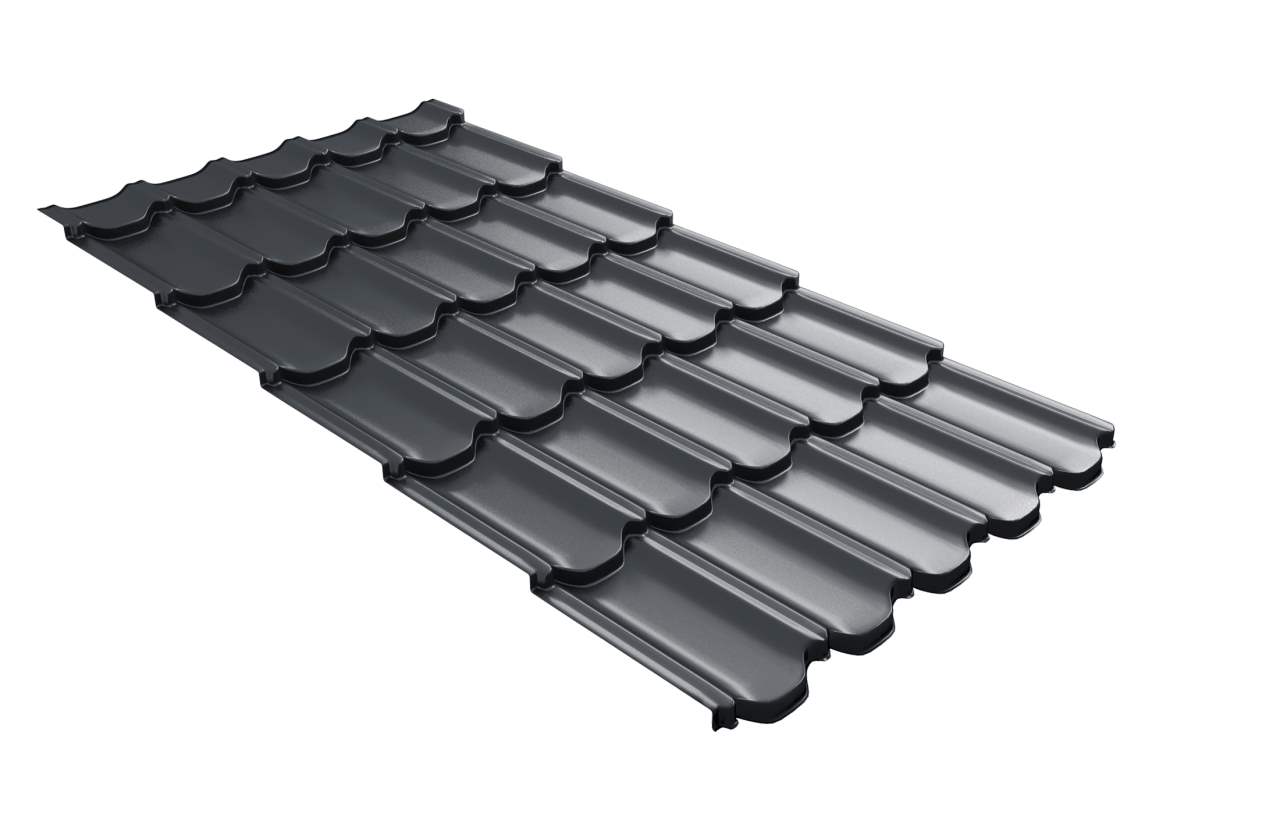

Металлочерепица Квинта плюс 3D Grand Line толщиной 0,5 мм — исполнение с покрытием Drap TX в цвете RAL 7024 (серый графит). Край листа имеет фигурный рез по форме волны.

Канавка профиля и текстура покрытия

Край Квинта плюс 3D имеет фигурный рез по контуру волны. Такой финиш отличается от гладкого глянца не кодом цвета, а характером поверхности: свет отражается менее зеркально, и рисунок краски заметен вблизи.

• Высота волны — 20 мм.
• Высота поперечной ступени — 30 мм.
• Шаг черепичных рядов — 350 мм.
• Крупная текстура TX относится к полимерному слою.
• Фигурный рез уменьшает заметность горизонтальных стыков.

Drap TX: состав и поверхность

Drap TX — матовая с крупной текстурой TX поверхность на полиэфирной основе. Этот элемент делает рисунок узнаваемым: поперечная ступень разделяет ряды, а канавки продолжают линии вдоль кровельного листа. 3D-рез повторяет контур волны по краю листа. В отличие от прямого поперечного среза, такая кромка следует рисунку черепицы; обозначение 3D относится к форме реза, а не к трёхслойному покрытию.

• Номинальная толщина полимерного слоя — 25 мкм.
• Масса цинкового слоя — 100–140 г/м².
• Толщина металлической основы — 0,5 мм.
• Исполнение TX имеет крупную текстуру поверхности.

Формат металлочерепицы Квинта плюс 3D

Квинта плюс 3D выпускается листами с подбираемой длиной. Для Квинта плюс полезная ширина составляет 1150 мм. Продольный шаг 350 мм задаёт повтор рядов; подрезку у ендов и наклонных краёв рассчитывают отдельно, поэтому расход листов нельзя определять только по площади скатов.

• Диапазон длины в текущей линейке Grand Line — 0,47–8 м.
• Раскладка учитывает боковые и продольные перекрытия.

Фигурная кромка и обычная Квинта плюс

Обычная Квинта плюс в покрытии Drap TX, RAL 7024, имеет те же параметры рельефа: волну 20 мм, ступень 30 мм и шаг 350 мм.

• У версии 3D фигурный рез по контуру волны.
• Фигурная кромка делает горизонтальный стык менее заметным.
