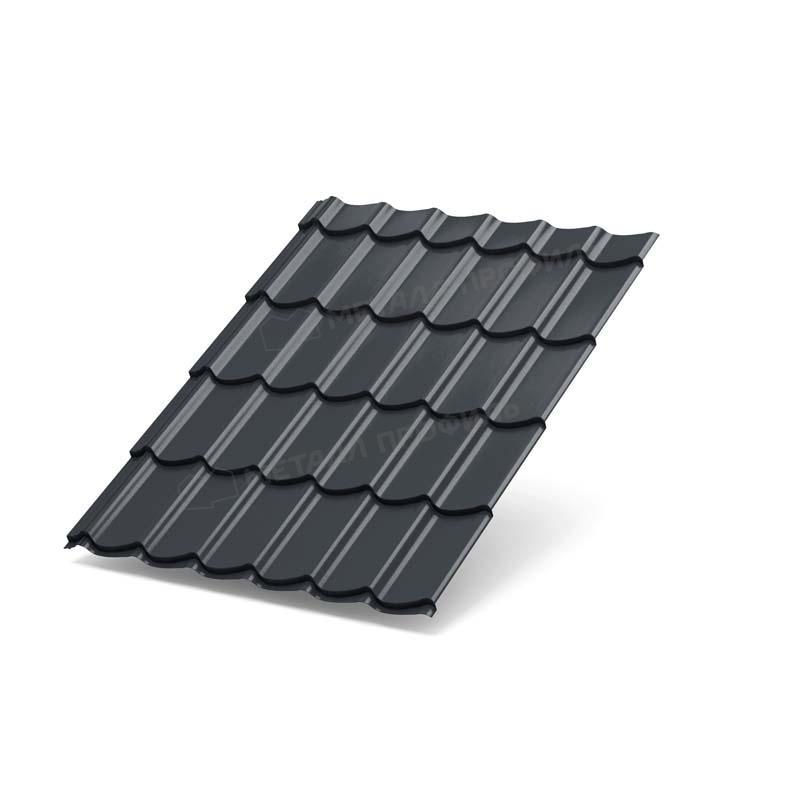

Металлочерепица Ламонтерра-X PURMAN-20 в цвете RAL 7024 (серый графит) выполнена со ступенью 21 мм и шагом 350 мм. Толщина изделия — 0,5 мм. Полный рельеф этой модификации достигает 46 мм.

Высота рельефа Ламонтерра-X: 46 мм

У Ламонтерра-X полный рельеф 46 мм складывается из волны 25 мм и ступени 21 мм. Высота волны описывает изгиб листа, тогда как высота ступени показывает переход от одного ряда к следующему.

• Продольный шаг — 350 мм.
• Асимметричная S-образная волна.

Поперечный размер Ламонтерра-X и боковой стык

Ширина Ламонтерра-X составляет 1190 мм; в расчёт покрытия входит 1100 мм. Длину каждого листа и подрезку у границ ската учитывают отдельно от бокового перекрытия.

• Разница ширин — 90 мм.
• Толщина изделия — 0,5 мм.

Полиуретановое покрытие PURMAN RAL 7024

Ламонтерра-X PURMAN-20, RAL 7024 (серый графит), имеет глянцевое покрытие на основе модифицированного полиуретана. Цветное покрытие и грунт работают в составе одной защитной системы; толщина полимера не прибавляется к номинальной толщине стали в названии товара.

• Толщина слоя PURMAN — 50 мкм.
• Добавка в покрытие — полиамид.
• Грунт — полиуретановый.

Высота ступени: Ламонтерра-X и Ламонтерра

При покрытии PURMAN-20 и цвете RAL 7024 (серый графит) профиль Ламонтерра-X отличается от Ламонтерра подъёмом ступени: 21 против 14 мм. По сравнению с базовой Ламонтерра у версии X выше поперечная ступень — 21 вместо 14 мм. Продольный шаг остаётся 350 мм: глубина перехода между рядами увеличивается без изменения расстояния между ними.

• Общий шаг — 350 мм.
• Ламонтерра-X: полный рельеф 46 мм.
• Ламонтерра: полный рельеф 39 мм.
