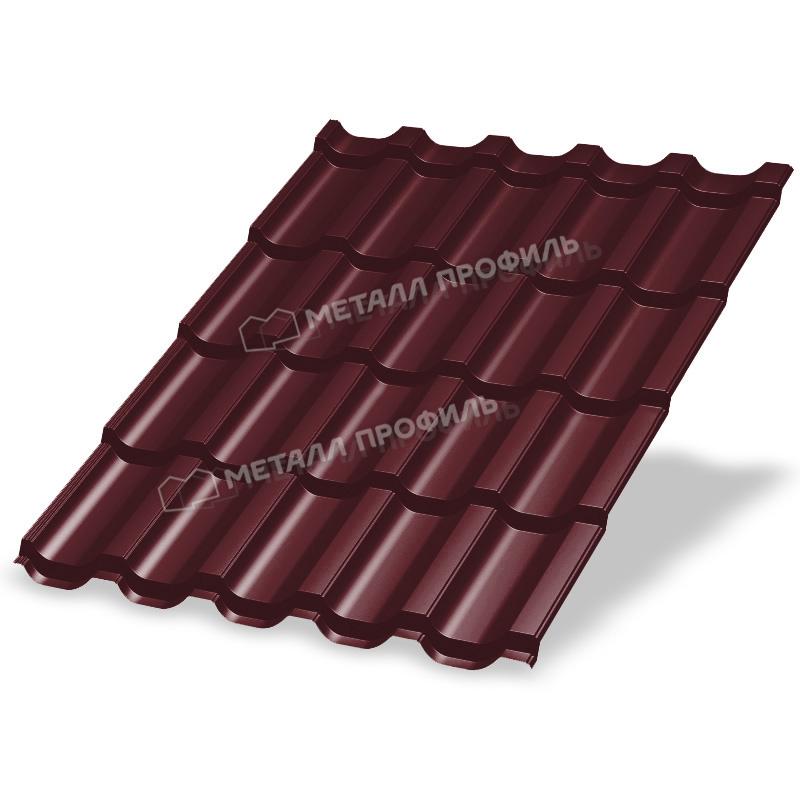

Металлочерепица Трамонтана-M NormanMP ПЭ-01 в цвете RAL 3005 (красное вино) выполнена со ступенью 30 мм и шагом 350 мм. Толщина изделия — 0,5 мм. Полный рельеф этой модификации достигает 55 мм.

Высота рельефа Трамонтана-M: 55 мм

У Трамонтана-M полный рельеф 55 мм складывается из волны 25 мм и ступени 30 мм. Поэтому рисунок строится не только на округлых изгибах: на скате хорошо различаются продольные грани и поперечные ступени.

• Продольный шаг — 350 мм.
• Симметричная волна со срезанным гребнем и дополнительными рёбрами.

Поперечный размер Трамонтана-M и боковой стык

Ширина Трамонтана-M составляет 1195 мм; в расчёт покрытия входит 1155 мм. Подстановка полного размера вместо полезного завысит покрываемую площадь и занизит расчётное количество листов.

• Разница ширин — 40 мм.
• Толщина изделия — 0,5 мм.

NormanMP ПЭ-01 в цвете RAL 3005

Трамонтана-M NormanMP ПЭ-01, RAL 3005 (красное вино), выполнена в глянцевой серии NormanMP. Полимерное покрытие имеет полиэфирную основу и толщину 25 мкм. Полимерный слой отвечает за цвет и внешний барьер, а стальная основа — за форму изделия; одинаковый цвет у другой серии покрытия не означает одинаковую структуру защитных слоёв.

Высота ступени: Трамонтана-M и Трамонтана-S

При покрытии NormanMP ПЭ-01 и цвете RAL 3005 (красное вино) профиль Трамонтана-M отличается от Трамонтана-S подъёмом ступени: 30 против 25 мм. Версия M у Трамонтана занимает промежуточное положение по высоте ступени между S и X. При коротком шаге 350 мм меняется подъём между рядами, а не их частота — это позволяет сравнивать рельеф отдельно от размера модуля.

• Общий шаг — 350 мм.
• Трамонтана-M: полный рельеф 55 мм.
• Трамонтана-S: полный рельеф 50 мм.
