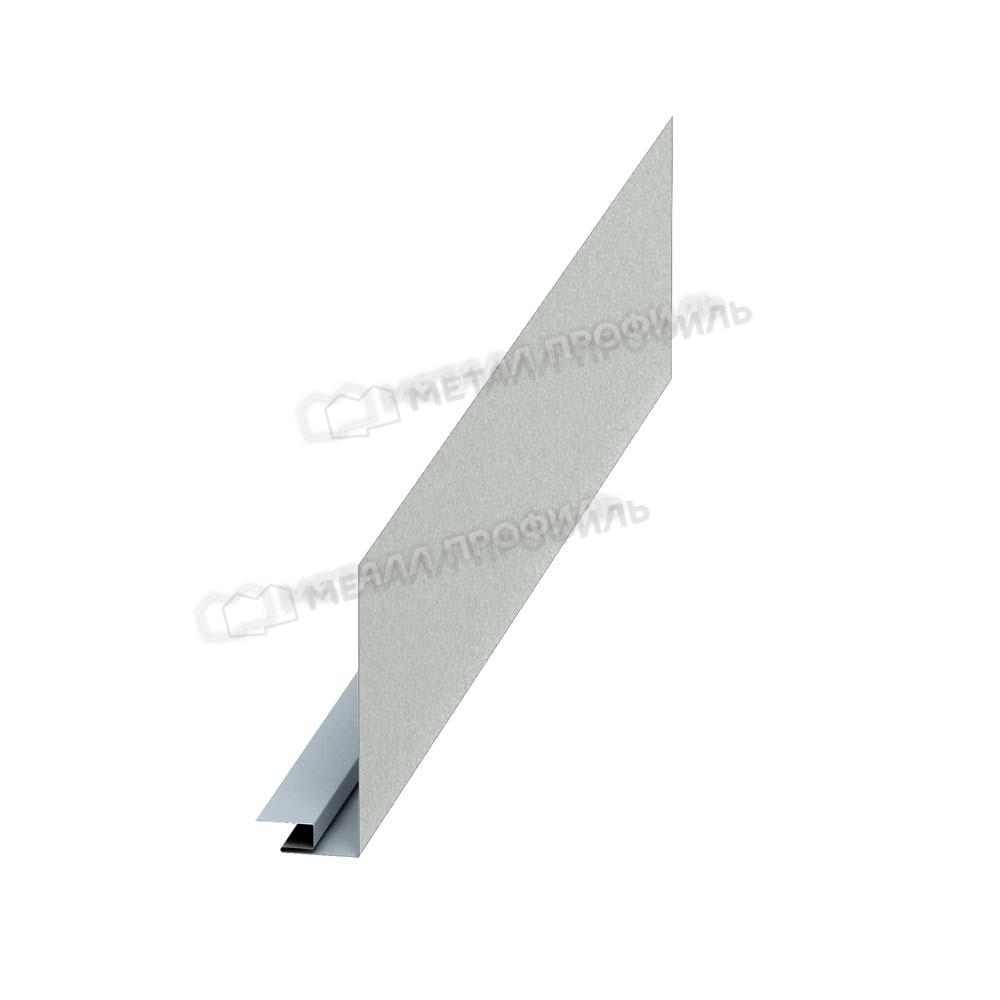

Планка карнизного свеса сложная 250×50×3000, NormanMP, 0,5 мм, RAL 9003 предназначена для фасонного оформления карнизного свеса. Несколько сгибов позволяют сформировать переход между его лицевой частью и примыкающей подшивкой.

Сложный профиль карнизного свеса

У сложной планки рабочая форма образована несколькими полками и отгибами. Размер сечения и длина обозначены как 250×50×3000 мм; последняя величина — длина планки. Её выбирают по сечению карнизного узла, а не заменяют простой угловой накладкой с похожей шириной.

При сопряжении важны положение лобовой части, край софита и плоскость крепления. Заложенные сгибы задают контур обрамления и помогают оформить переход без отдельной открытой полосы на стыке плоскостей.

Поверхность гнутого обрамления

Толщина стальной основы — 0,5 мм. Отделка выполнена в покрытии NormanMP. Цвет или декоративное исполнение — RAL 9003. На сложной планке отделка проходит через несколько сгибов. Один материал формирует лицевую полосу и примыкающие кромки, поэтому их вид не зависит от случайного подбора отдельных плоских частей.

Цвет согласуют с подшивкой или водостоком. Геометрия при этом остаётся определяющей для монтажа: одинаковый оттенок не означает, что сложная и простая карнизные планки сядут в один узел.

Совмещение с софитами

Сложную планку увязывают с направлением подшивки и её несущим основанием. Размеры примыкающих полок должны позволять закрепить детали и завершить край софитов без вынужденного перегиба металлической облицовки.

Длину заказываемого обрамления рассчитывают по отдельным сторонам свеса с учётом соединений и углов. Вентиляционные пути в карнизе оставляют в соответствии с устройством крыши; облицовка не заменяет приточные отверстия.
