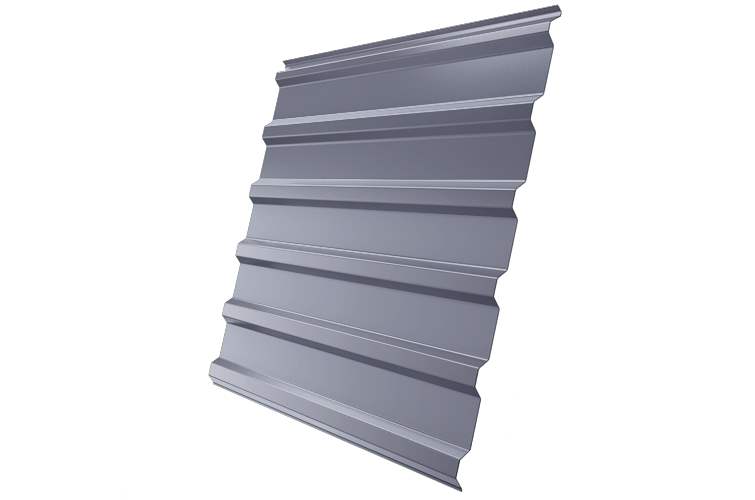

Профнастил C20R — профилированная сталь Grand Line толщиной 0,4 мм с покрытием PE. Цвет — RAL 7004. Этот формат используют для скатных кровель и кровельных настилов.

Геометрия и соединение листов C20R

У C20R в исполнении шириной 1165 мм высота гофры составляет 16,5 мм, а рабочая ширина — 1100 мм. Трапециевидный лист снабжён капиллярной канавкой в боковом соединении. После бокового соединения один лист C20R перекрывает по ширине 1100 мм при полном габарите 1165 мм.

Канавка работает внутри соединения соседних полотен. Её наличие не отменяет правильного перекрытия кромок, подготовки основания и устройства водоотвода вдоль ската.

У C20R капиллярная канавка находится внутри бокового стыка. При укладке важно сохранить предусмотренное перекрытие кромок: вода должна уходить вдоль ската, а не попадать под накрывающий лист.

Поверхность C20R с покрытием PE

На C20R полиэстер PE придаёт цвет продольным полкам и наклонным граням. Глянцевый слой дополняет металлическую защиту стали; кровельный стык с капиллярной канавкой при этом сохраняет свою геометрию.

На C20R нанесён цвет RAL 7004 «сигнальный серый». Угловые и завершающие планки можно выполнить в той же гамме либо сделать контрастными, сохраняя единое решение для всей плоскости.

Толщина и комплект кровли из C20R

У исполнения C20R номинальная толщина составляет 0,4 мм. Число опор и расстояние между ними задают под эту толщину и расчётную нагрузку, сохраняя направление гофр вдоль стока воды.

Для комплекта кровли с C20R требуются листы, обрамления карнизов и торцов, коньковые и примыкающие детали. Состав узлов зависит от формы крыши; цветные планки можно подобрать к покрытию PE.
