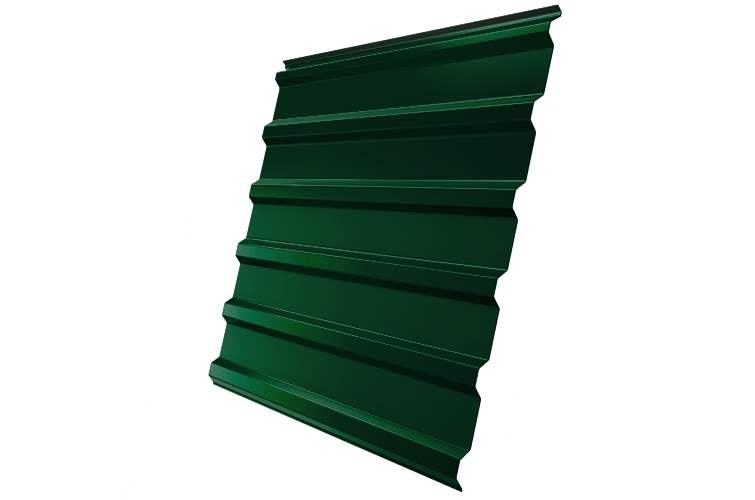

Профнастил C20R 0,7 мм производства Grand Line предназначен для скатных кровель и кровельных настилов. Лицевая поверхность имеет покрытие PE в цвете RAL 6005.

Рельеф 16,5 мм и рабочая ширина 1100 мм

У C20R в исполнении шириной 1165 мм высота гофры составляет 16,5 мм, а рабочая ширина — 1100 мм. Трапециевидный лист снабжён капиллярной канавкой в боковом соединении. Габаритная ширина C20R — 1165 мм, рабочая — 1100 мм.

Канавка работает внутри соединения соседних полотен. Её наличие не отменяет правильного перекрытия кромок, подготовки основания и устройства водоотвода вдоль ската.

У C20R капиллярная канавка находится внутри бокового стыка. При укладке важно сохранить предусмотренное перекрытие кромок: вода должна уходить вдоль ската, а не попадать под накрывающий лист.

Покрытие PE и цвет RAL 6005

На C20R полиэстер PE придаёт цвет продольным полкам и наклонным граням. Глянцевый слой дополняет металлическую защиту стали; кровельный стык с капиллярной канавкой при этом сохраняет свою геометрию.

Цвет поверхности — RAL 6005 «зелёный мох». Для доборных элементов к C20R важны и этот код, и фактура PE: матовая и глянцевая планки одного цвета будут выглядеть по-разному.

Раскладка C20R по скату

Укладка C20R требует согласованной схемы боковых и поперечных нахлёстов. На прямом скате расход считают по рабочему модулю 1100 мм, а на вальмах и у ендов дополнительно учитывают обрезки, которые нельзя перенести на соседний участок.

Профилированная сталь толщиной 0,7 мм образует полотно C20R. Для ската важны также шаг прогонов и устройство нахлёстов: заменить их оценкой только по площади крыши нельзя.

В одном боковом соединении C20R разница между полной и полезной шириной составляет 65 мм. Поэтому расход определяют по модулю 1100 мм; умножение полного габарита 1165 мм на длину даст площадь поставляемого металла, но не всю полезную площадь покрытия.
