Профнастил C20R 0,7 мм — стальной профлист Grand Line без цветного полимерного слоя. Оцинкованное исполнение предназначено для скатных кровель и кровельных настилов; наружная поверхность сохраняет металлический вид.

Размеры и форма профиля C20R

У C20R в исполнении шириной 1165 мм высота гофры составляет 16,5 мм, а рабочая ширина — 1100 мм. Трапециевидный лист снабжён капиллярной канавкой в боковом соединении. Для раскладки C20R используют рабочую ширину 1100 мм; полная ширина полотна равна 1165 мм.

Канавка работает внутри соединения соседних полотен. Её наличие не отменяет правильного перекрытия кромок, подготовки основания и устройства водоотвода вдоль ската.

У C20R капиллярная канавка находится внутри бокового стыка. При укладке важно сохранить предусмотренное перекрытие кромок: вода должна уходить вдоль ската, а не попадать под накрывающий лист.

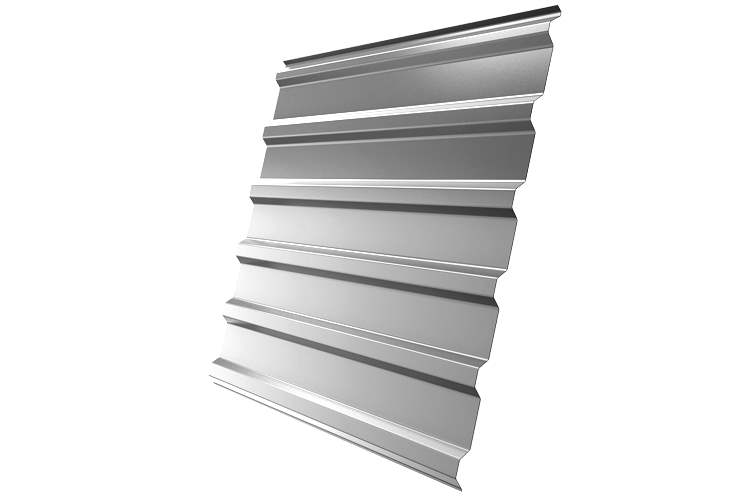

Оцинкованная поверхность C20R без полимера

У C20R Zn обозначает цинковую защиту стали без окрашенного полимерного слоя. Серо-серебристая поверхность повторяет трапециевидное сечение; капиллярная канавка относится к соединению, а не к виду отделки.

У C20R нет декоративного цветного слоя: с обеих сторон видна оцинковка. Поэтому БЦ здесь обозначает не прозрачный лист, а металл без окраски по RAL.

Полезная площадь и кровельные узлы C20R

В одном боковом соединении C20R разница между полной и полезной шириной составляет 65 мм. Поэтому расход определяют по модулю 1100 мм; умножение полного габарита 1165 мм на длину даст площадь поставляемого металла, но не всю полезную площадь покрытия.

Для комплекта кровли с C20R требуются листы, обрамления карнизов и торцов, коньковые и примыкающие детали. Состав узлов зависит от формы крыши; цветные планки можно подобрать к покрытию Zn.
