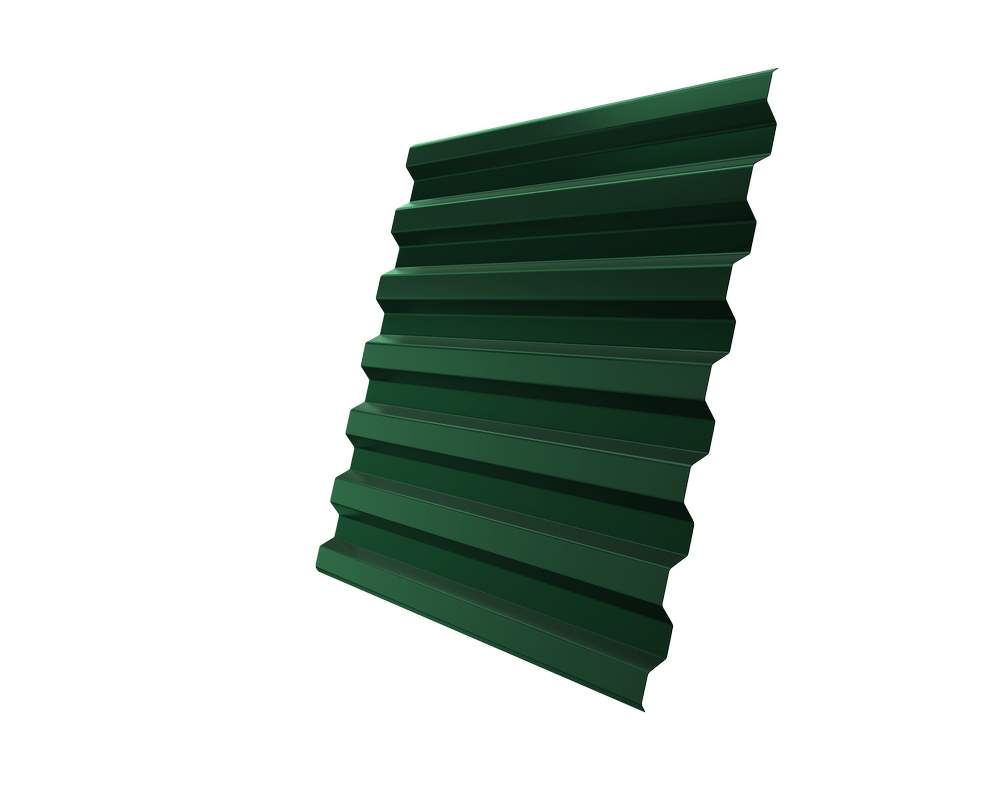

Профиль C21R с покрытием PE и цветом RAL 6005 выпускается из стали 0,4 мм. Профнастил Grand Line такой геометрии применяют для скатных кровель и кровельных настилов.

Размеры и форма профиля C21R

C21R Grand Line образует трапециевидные гофры высотой 21 мм. Крайние гофры отличаются по ширине, чтобы один лист мог накрывать кромку другого в боковом соединении. Для раскладки C21R используют рабочую ширину 1000 мм; полная ширина полотна равна 1051 мм.

Это кровельное исполнение с рабочей шириной 1000 мм. Его стык устроен иначе, чем у C20R с капиллярной канавкой, поэтому схему соединения берут именно для C21R.

У C21R боковой стык формируется крайними гофрами разной ширины. Лист с накрывающей кромкой соединяют с соседним в направлении, заданном схемой монтажа; произвольный разворот меняет устройство нахлёста.

Цвет RAL 6005 и фактура покрытия PE

Глянцевое покрытие PE повторяет трапеции C21R высотой 21 мм. Цветной полиэстер относится к отделке поверхности, а крайние гофры разной ширины — к боковому нахлёсту: покрытие не меняет способ соединения листов.

Исполнение RAL 6005 «зелёный мох» формирует цветное поле C21R. При наружной отделке рядом с ним можно использовать однотонные обрамления, не добавляя к продольному рисунку лишних декоративных полос.

Полезная площадь и кровельные узлы C21R

Расчётный пример: при условной длине листа 1 м его полезная площадь равна 1 м². Для C21R это произведение 1 м на рабочую ширину 1000 мм. Поперечные нахлёсты и подрезка уменьшают полезную площадь отдельно.

Для кровли из C21R длину полотен увязывают с протяжённостью ската и допустимыми стыками. Конёк, карниз, ендовы и примыкания оформляют отдельными деталями: профлист образует основное поле, но не закрывает все узлы крыши сам по себе.
