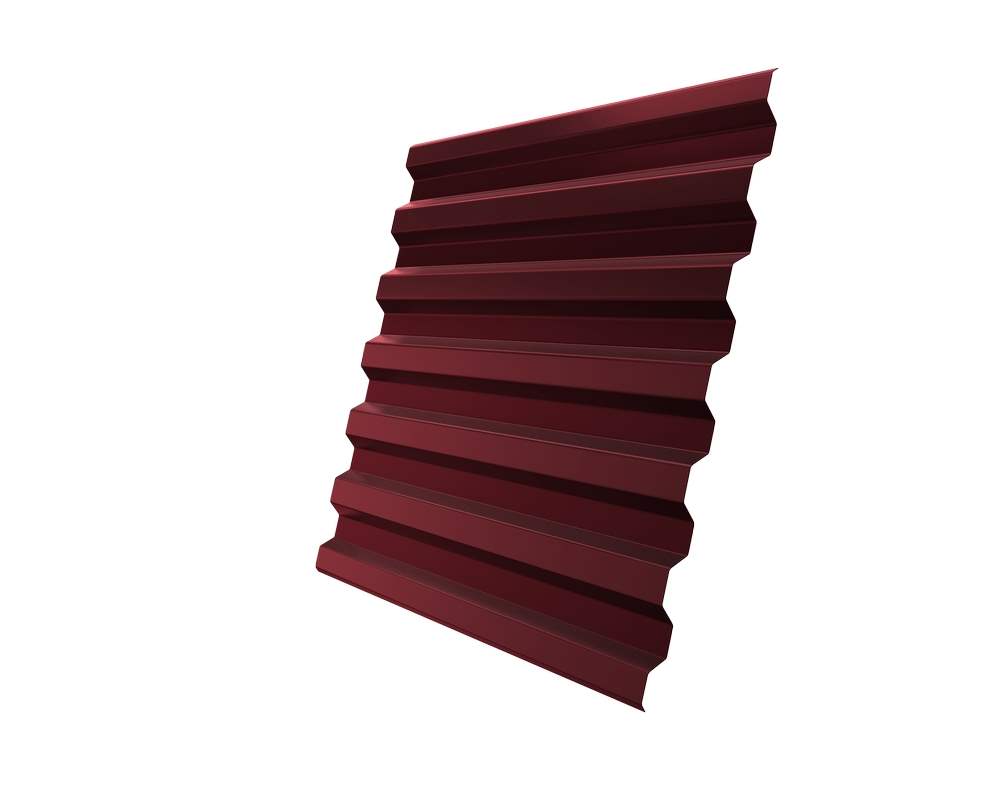

Профиль C21R с покрытием Drap и цветом RAL 3005 выпускается из стали 0,45 мм. Профнастил Grand Line такой геометрии применяют для скатных кровель и кровельных настилов.

Размеры и форма профиля C21R

C21R Grand Line образует трапециевидные гофры высотой 21 мм. Крайние гофры отличаются по ширине, чтобы один лист мог накрывать кромку другого в боковом соединении. Для раскладки C21R используют рабочую ширину 1000 мм; полная ширина полотна равна 1051 мм.

Это кровельное исполнение с рабочей шириной 1000 мм. Его стык устроен иначе, чем у C20R с капиллярной канавкой, поэтому схему соединения берут именно для C21R.

У C21R боковой стык формируется крайними гофрами разной ширины. Лист с накрывающей кромкой соединяют с соседним в направлении, заданном схемой монтажа; произвольный разворот меняет устройство нахлёста.

Цвет RAL 3005 и фактура покрытия Drap

Трапеции C21R высотой 21 мм имеют отделку Drap. Это матовое полиэстеровое покрытие с фактурной поверхностью; боковой стык образуют крайние гофры разной ширины, поэтому свойства поверхности не меняют направление соединения листов.

Исполнение RAL 3005 «винно-красный» формирует цветное поле C21R. При наружной отделке рядом с ним можно использовать однотонные обрамления, не добавляя к продольному рисунку лишних декоративных полос.

Полезная площадь и кровельные узлы C21R

В одном боковом соединении C21R разница между полной и полезной шириной составляет 51 мм. Поэтому расход определяют по модулю 1000 мм; умножение полного габарита 1051 мм на длину даст площадь поставляемого металла, но не всю полезную площадь покрытия.

Для комплекта кровли с C21R требуются листы, обрамления карнизов и торцов, коньковые и примыкающие детали. Состав узлов зависит от формы крыши; цветные планки можно подобрать к покрытию Drap.
