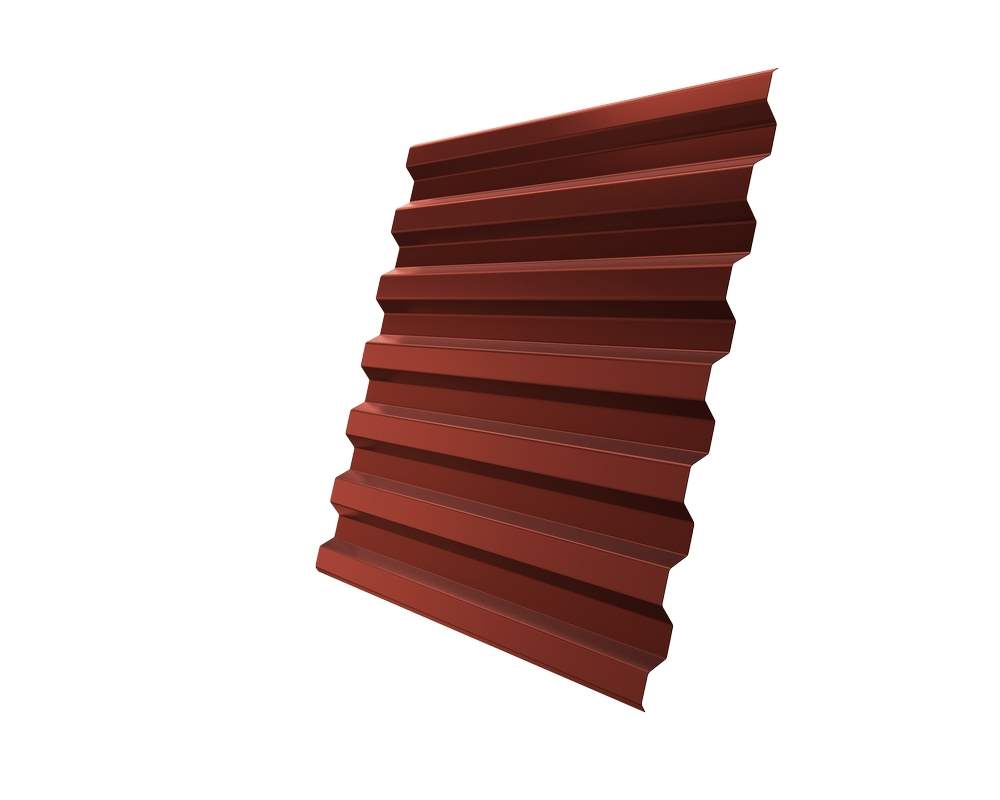

Профнастил C21R — профилированная сталь Grand Line толщиной 0,45 мм с покрытием Drap. Цвет — RAL 8004. Этот формат используют для скатных кровель и кровельных настилов.

Геометрия и соединение листов C21R

C21R Grand Line образует трапециевидные гофры высотой 21 мм. Крайние гофры отличаются по ширине, чтобы один лист мог накрывать кромку другого в боковом соединении. После бокового соединения один лист C21R перекрывает по ширине 1000 мм при полном габарите 1051 мм.

Это кровельное исполнение с рабочей шириной 1000 мм. Его стык устроен иначе, чем у C20R с капиллярной канавкой, поэтому схему соединения берут именно для C21R.

У C21R боковой стык формируется крайними гофрами разной ширины. Лист с накрывающей кромкой соединяют с соседним в направлении, заданном схемой монтажа; произвольный разворот меняет устройство нахлёста.

Поверхность C21R с покрытием Drap

Трапеции C21R высотой 21 мм имеют отделку Drap. Это матовое полиэстеровое покрытие с фактурной поверхностью; боковой стык образуют крайние гофры разной ширины, поэтому свойства поверхности не меняют направление соединения листов.

На C21R нанесён цвет RAL 8004 «медно-коричневый». Угловые и завершающие планки можно выполнить в той же гамме либо сделать контрастными, сохраняя единое решение для всей плоскости.

Толщина и комплект кровли из C21R

Профилированная сталь толщиной 0,45 мм образует полотно C21R. Для ската важны также шаг прогонов и устройство нахлёстов: заменить их оценкой только по площади крыши нельзя.

Укладка C21R требует согласованной схемы боковых и поперечных нахлёстов. На прямом скате расход считают по рабочему модулю 1000 мм, а на вальмах и у ендов дополнительно учитывают обрезки, которые нельзя перенести на соседний участок.
