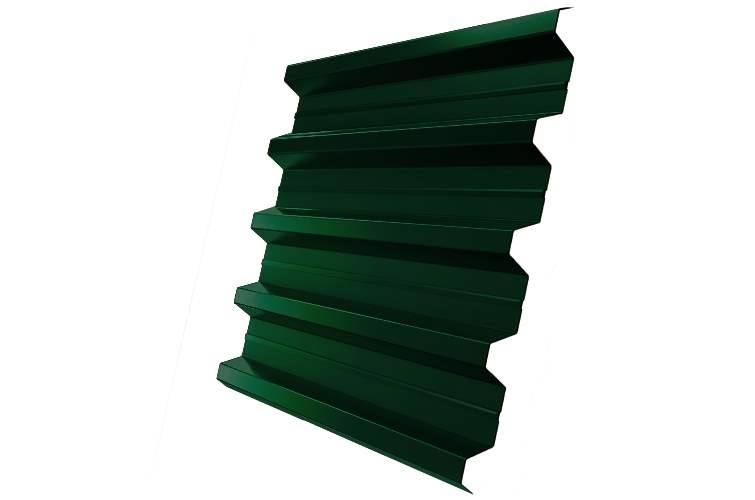

Профнастил H60R — профилированная сталь Grand Line толщиной 0,7 мм с покрытием PE. Цвет — RAL 6005. Этот формат используют для несущих настилов и ограждающих конструкций по проекту.

Геометрия и соединение листов H60R

H60R Grand Line — высокий кровельный профиль с трапециевидными гофрами 60 мм. Он используется в настилах, где требуются расчёт жёсткости и правильно выбранная схема опирания. После бокового соединения один лист H60R перекрывает по ширине 845 мм при полном габарите 902 мм.

Габарит H60R равен 902 мм, рабочая ширина — 845 мм. Крайние гофры образуют соединение с перекрытием; наличие дополнительных рёбер не позволяет произвольно увеличивать пролёты.

У H60R боковой стык формируется крайними гофрами разной ширины. Лист с накрывающей кромкой соединяют с соседним в направлении, заданном схемой монтажа; произвольный разворот меняет устройство нахлёста.

Раскрой и опоры для несущего профлиста H60R

При применении H60R в кровельном настиле или опалубке сначала задают опорную схему. Раскрой и крепёж увязывают с ней, чтобы полезная площадь листов соответствовала не только габариту здания, но и расположению стыков.

Толщина этого H60R — 0,7 мм. Для расчёта несущего настила её рассматривают вместе с высотой гофры, пролётом и числом опор. Рабочая ширина определяет расход материала, но сама по себе не сообщает, какую снеговую или эксплуатационную нагрузку выдержит конструкция.

Поверхность H60R с покрытием PE

Полиэстер PE образует глянцевую цветную поверхность H60R поверх металлической защиты стали. У этого настила гофры имеют высоту 60 мм: декоративная отделка повторяет высокое сечение, не заменяя расчёт его опирания.

На H60R нанесён цвет RAL 6005 «зелёный мох». Угловые и завершающие планки можно выполнить в той же гамме либо сделать контрастными, сохраняя единое решение для всей плоскости.
