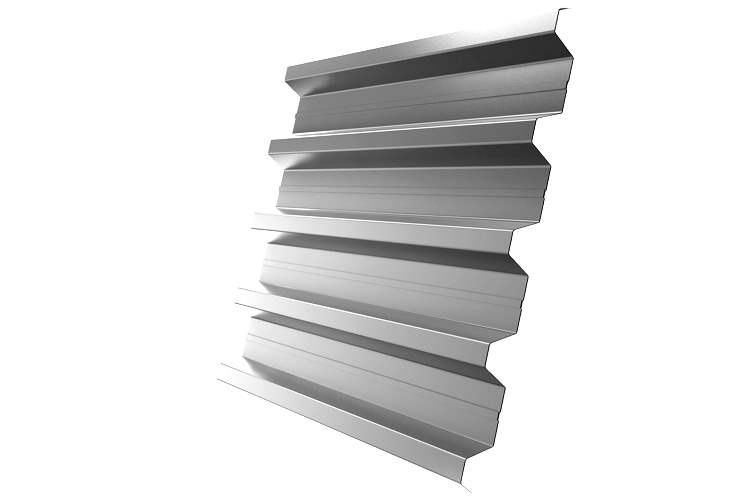

Профнастил H60R 0,7 мм — стальной профлист Grand Line без цветного полимерного слоя. Оцинкованное исполнение предназначено для несущих настилов и ограждающих конструкций по проекту; наружная поверхность сохраняет металлический вид.

Размеры и форма профиля H60R

H60R Grand Line — высокий кровельный профиль с трапециевидными гофрами 60 мм. Он используется в настилах, где требуются расчёт жёсткости и правильно выбранная схема опирания. Для раскладки H60R используют рабочую ширину 845 мм; полная ширина полотна равна 902 мм.

Габарит H60R равен 902 мм, рабочая ширина — 845 мм. Крайние гофры образуют соединение с перекрытием; наличие дополнительных рёбер не позволяет произвольно увеличивать пролёты.

У H60R боковой стык формируется крайними гофрами разной ширины. Лист с накрывающей кромкой соединяют с соседним в направлении, заданном схемой монтажа; произвольный разворот меняет устройство нахлёста.

Расчёт полезной площади настила H60R

В одном боковом соединении H60R разница между полной и полезной шириной составляет 57 мм. Поэтому расход определяют по модулю 845 мм; умножение полного габарита 902 мм на длину даст площадь поставляемого металла, но не всю полезную площадь покрытия.

Толщина этого H60R — 0,7 мм. Для расчёта несущего настила её рассматривают вместе с высотой гофры, пролётом и числом опор. Рабочая ширина определяет расход материала, но сама по себе не сообщает, какую снеговую или эксплуатационную нагрузку выдержит конструкция.

Оцинкованная поверхность H60R без полимера

Настил H60R Zn — оцинкованная сталь с металлической поверхностью без цветного полимера. Отделка сохраняет гофры 60 мм; несущая работа профиля определяется сечением и толщиной, а не серо-серебристым оттенком.

У H60R нет декоративного цветного слоя: с обеих сторон видна оцинковка. Поэтому БЦ здесь обозначает не прозрачный лист, а металл без окраски по RAL.
