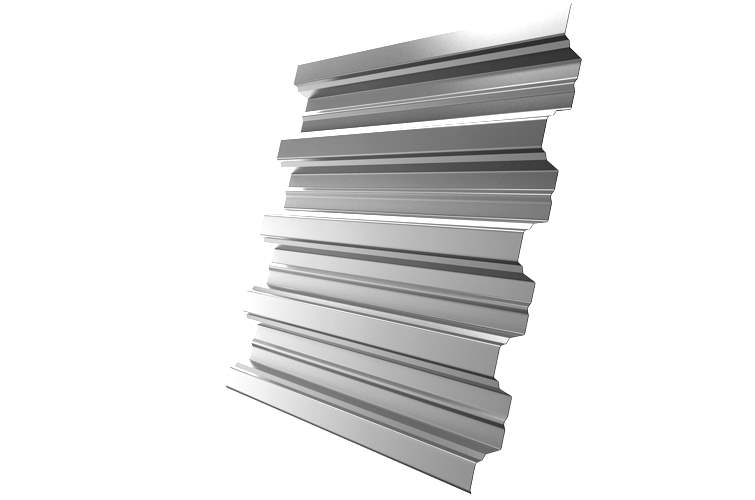

Профнастил H75R 0,7 мм — стальной профлист Grand Line без цветного полимерного слоя. Оцинкованное исполнение предназначено для несущих настилов и ограждающих конструкций по проекту; наружная поверхность сохраняет металлический вид.

Геометрия и соединение листов H75R

H75R относится к несущим кровельным профилям Grand Line. Рельеф 75 мм создаёт глубокое трапециевидное сечение, рассчитанное на работу в составе настила с опорами. После бокового соединения один лист H75R перекрывает по ширине 750 мм при полном габарите 800 мм.

Рабочая ширина 750 мм меньше полного габарита 800 мм. Расстояние между прогонами и крепление выбирают вместе с толщиной листа и расчётной нагрузкой, а не только по высоте профиля.

У H75R боковой стык формируется крайними гофрами разной ширины. Лист с накрывающей кромкой соединяют с соседним в направлении, заданном схемой монтажа; произвольный разворот меняет устройство нахлёста.

Раскрой и опоры для несущего профлиста H75R

При применении H75R в кровельном настиле или опалубке сначала задают опорную схему. Раскрой и крепёж увязывают с ней, чтобы полезная площадь листов соответствовала не только габариту здания, но и расположению стыков.

Толщина этого H75R — 0,7 мм. Для расчёта несущего настила её рассматривают вместе с высотой гофры, пролётом и числом опор. Рабочая ширина определяет расход материала, но сама по себе не сообщает, какую снеговую или эксплуатационную нагрузку выдержит конструкция.

Оцинкованная поверхность H75R без полимера

У H75R Zn отсутствует цветной полимерный финиш: поверхность сохраняет металлический вид цинка. Это отделка высокого настила с гофрами 75 мм, а не окрашенная версия, для которой выбирают оттенок по RAL.

У H75R нет декоративного цветного слоя: с обеих сторон видна оцинковка. Поэтому БЦ здесь обозначает не прозрачный лист, а металл без окраски по RAL.
