Воронка выпускная Bryza — для перехода от желоба к водосточной трубе.

Переход от желоба к водосточной трубе — Bryza

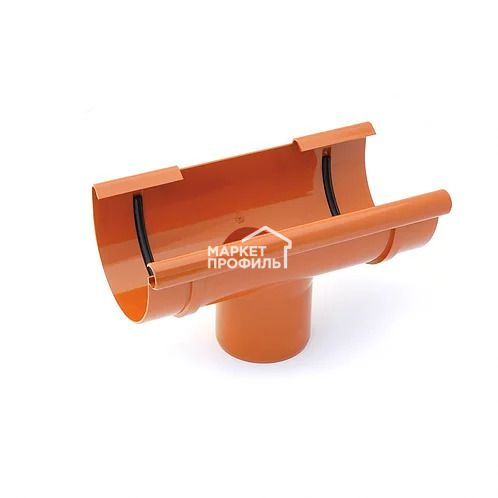

Сливная воронка Bryza имеет открытый водоприёмный участок и выход для подключения трубы. Горизонтальный размер относится к карнизному каналу, вертикальный — к стояку. Воронка не увеличивает сечение самой трубы: все участки отвода работают последовательно.

Выпускную воронку располагают в точке, куда направлен уклон карнизного канала. Вода поступает через водоприёмную часть и далее уходит в трубу. При удалённом от стены свесе между выпуском и вертикальным стояком используют согласованный трубный переход с коленами.

Конструкция и посадочные соединения — воронка выпускная

Воронка Bryza объединяет две разные геометрии: форму открытого желоба и круглое подключение трубы. Именно сочетание этих посадок определяет её место в системе. Выпуск должен оставаться свободным для прохода потока.

В узле Bryza элемент «Воронка выпускная» соединяют с деталями соответствующей геометрии. Посадка определяется не одним наружным размером: имеют значение форма кромок или раструба, глубина соединения и предусмотренное место уплотнения.

Установка водоприёмного узла Bryza

Число выпусков и их положение связаны с водосборной площадью и длиной карнизов. Воронка у края желоба и воронка между двумя участками принимают поток с разных направлений, поэтому расположение стояка задают вместе с уклонами прилегающих линий.

Сечение трубы, входное отверстие и путь воды через колена образуют одну последовательную трассу. Установка ещё одной воронки на ту же трубу сама по себе не увеличивает её пропускную способность; разветвлённый водосток требует согласованного расчёта.
