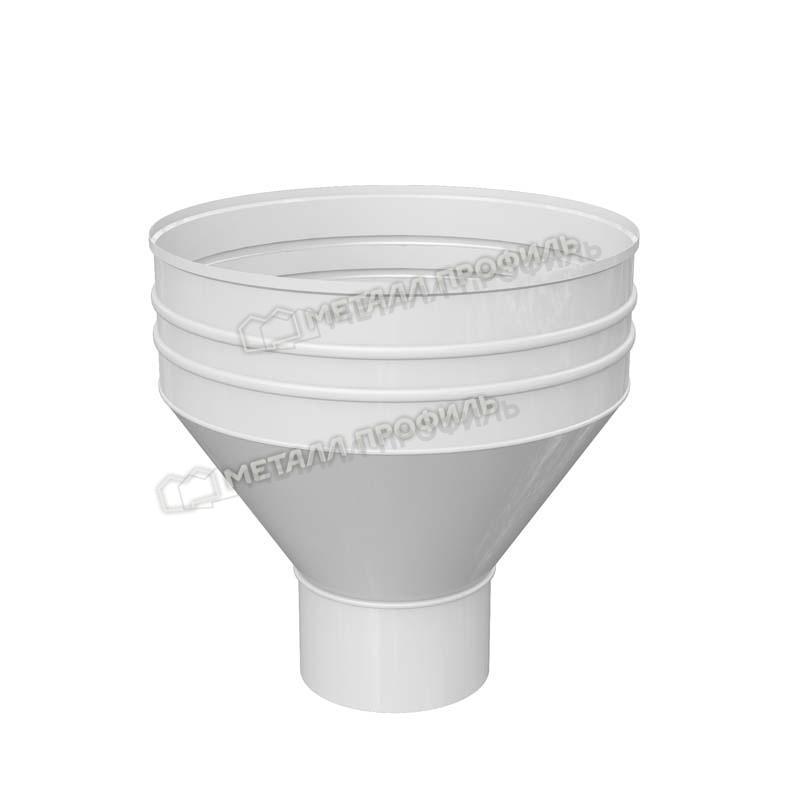

Воронка водосборная Металл Профиль ПРОЕКТ 350/150 мм, ПЭ, 0,5 мм, RAL 9003 — для приёма сосредоточенного потока в открытую чашу.

Чаша D350 и выпуск в трубу D150 — ПРОЕКТ

Водосборная воронка ПРОЕКТ имеет обозначение D350/150: широкая приёмная часть переходит в выпуск диаметром 150 мм. Она принимает воду сверху непосредственно в чашу, а не охватывает вырез в желобе, как обычная выпускная воронка.

Открытая чаша нужна там, где вода приходит сосредоточенным потоком: например, из отдельного кровельного выпуска. Она отличается от карнизной воронки способом приёма воды и не требует заменять чашу фрагментом желоба.

Материал и совместимость — воронка водосборная

Элемент «Воронка водосборная» выполнен из стали толщиной 0,5 мм. Покрытие — полиэстер ПЭ. Цвет — RAL 9003. Отделка чаши относится к наружному оформлению водоприёмника, а размер выпуска — к подключаемой трубе. Эти характеристики выполняют разные задачи.

В трубном узле ПРОЕКТ применяется диаметр 150 мм. Его соединяют с подходящими коленами и держателями; карнизный желоб имеет другой размер — D185. Совпадение производителя или цвета не означает, что деталь другого диаметра подойдёт к этому стояку.

Монтаж чаши и подключение стояка ПРОЕКТ

Водосборную воронку располагают непосредственно под источником потока и закрепляют как отдельный узел. Нижний выпуск соединяют с трубой или верхним коленом; вертикальный стояк поддерживают стеновыми держателями, чтобы его масса не передавалась только на чашу.

При проектировании важны положение кровельного выпуска относительно чаши и дальнейший путь стока. Большой вход не компенсирует заужение ниже: трубные фитинги и приёмная ливневая сеть должны соответствовать схеме водоотведения.
