Заглушка желоба Bryza — для закрытия свободного торца желоба.

Закрытие свободного торца желоба — Bryza

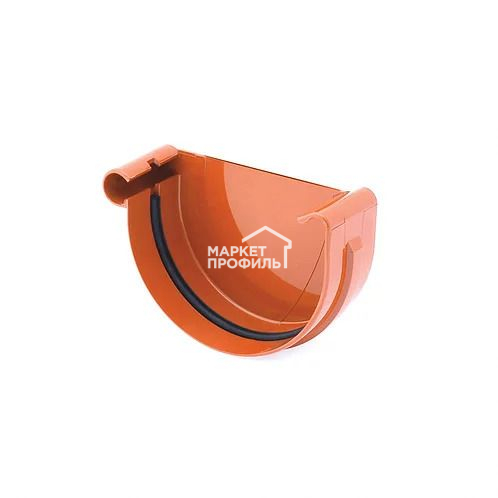

Торцевая заглушка предназначена для желоба соответствующей системы Bryza. Её контур повторяет поперечное сечение водосборного канала и закрывает открытый конец по всему периметру.

Заглушка останавливает выход воды через открытый конец карнизного канала. При этом рабочий путь стока остаётся направленным вдоль желоба к воронке. Деталь требуется на конечных участках линии, а не на каждом стыке прямых элементов.

Конструкция и посадочные соединения — заглушка желоба

Торцевая деталь Bryza повторяет форму желоба, включая положение его кромок. Глухая стенка закрывает канал с одной стороны, а прилегающая часть обеспечивает предусмотренную системой посадку и удержание.

В узле Bryza элемент «Заглушка желоба» соединяют с деталями соответствующей геометрии. Посадка определяется не одним наружным размером: имеют значение форма кромок или раструба, глубина соединения и предусмотренное место уплотнения.

Посадка заглушки на водосборный канал Bryza

Торцевую деталь устанавливают без перекоса относительно кромок желоба. Герметичность зависит от полного сопряжения контура и предусмотренного системой способа уплотнения. Неподходящий профиль нельзя компенсировать только увеличением количества герметика.

Для комплектации считают открытые торцы каждого самостоятельного участка водосбора. Внешний угол, соединитель и выпускная воронка не являются глухими окончаниями: на них число заглушек нельзя рассчитывать по тому же правилу.
