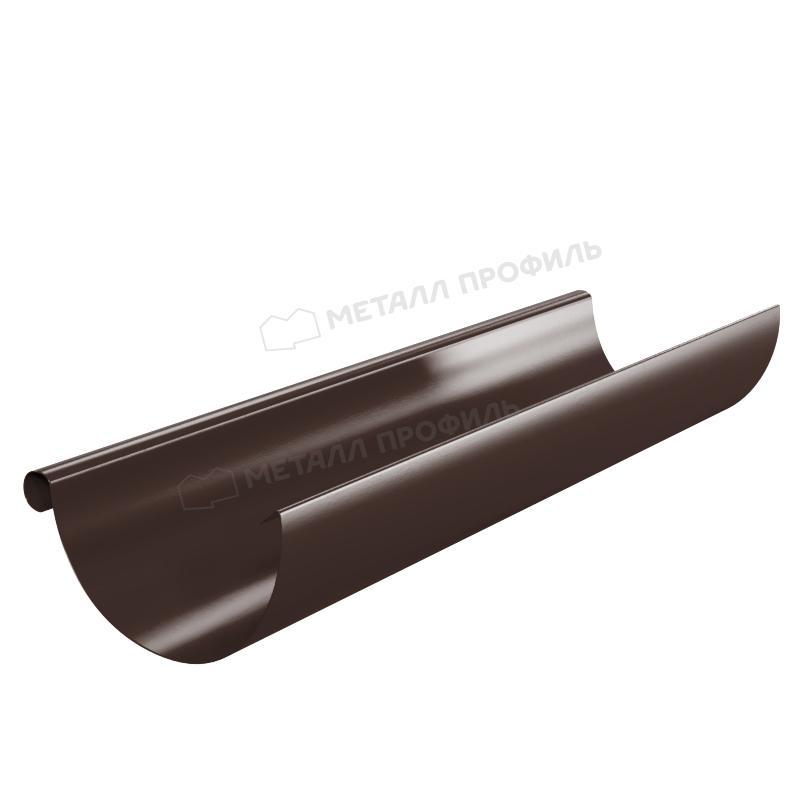

Желоб водосточный Металл Профиль GRANDSYSTEM D125, 3 м, ВПЭД, 0,5 мм, RAL 8017 — для сбора воды вдоль карниза и её отвода к воронке.

Сечение и длина карнизного желоба — GRANDSYSTEM

Полукруглый желоб имеет ширину 125 мм, длина одного элемента — 3 м. Длина карниза определяет количество прямых участков, а конфигурация крыши — расположение углов, заглушек и выпусков.

Стальной желоб GRANDSYSTEM образует открытый канал D125. Через выпускную воронку он передаёт воду в стояк D90. Круглое сечение желоба и диаметр трубы здесь различаются; размер прямой трубы не используют для подбора карнизных крюков.

Материал и совместимость — желоб водосточный

Элемент «Желоб водосточный» выполнен из стали толщиной 0,5 мм. Покрытие — высокопрочный двухсторонний полиэстер ВПЭД. Цвет — RAL 8017. Отделка поверхности не меняет сечение водосборного канала: его вместимость и посадка в держатели связаны с геометрией желоба.

В системе GRANDSYSTEM элемент «Желоб водосточный» работает с желобом D125. Трубная часть имеет диаметр 90 мм и соединяется с желобом через соответствующий выпуск. Посадки карнизных деталей не заменяют сопряжения на стояке.

Расположение воронок и опор GRANDSYSTEM

Желоб Металл Профиль GRANDSYSTEM шириной 125 мм устанавливают на опоры своего профиля. Нижнюю точку водосборной линии связывают с воронкой; у поворотов и стыков сохраняют поддержку канала. Монтажные зазоры задают по материалу системы, а не по оттенку покрытия.

Прямые желоба GRANDSYSTEM длиной 3 м раскладывают по каждому карнизу отдельно. Углы, стыки и выпуски создают самостоятельные узлы. По площади крыши можно оценивать водосбор, но она не определяет число прямых желобов и торцевых деталей.
